При работе над текущим проектом потребовалось реализовать довольно хитрую маршрутизацию для пользователей в сеть закрытую VipNet-ом. И чтобы не забыть эту эпическую историю напишу небольшую инструкцию как это было реализовано.

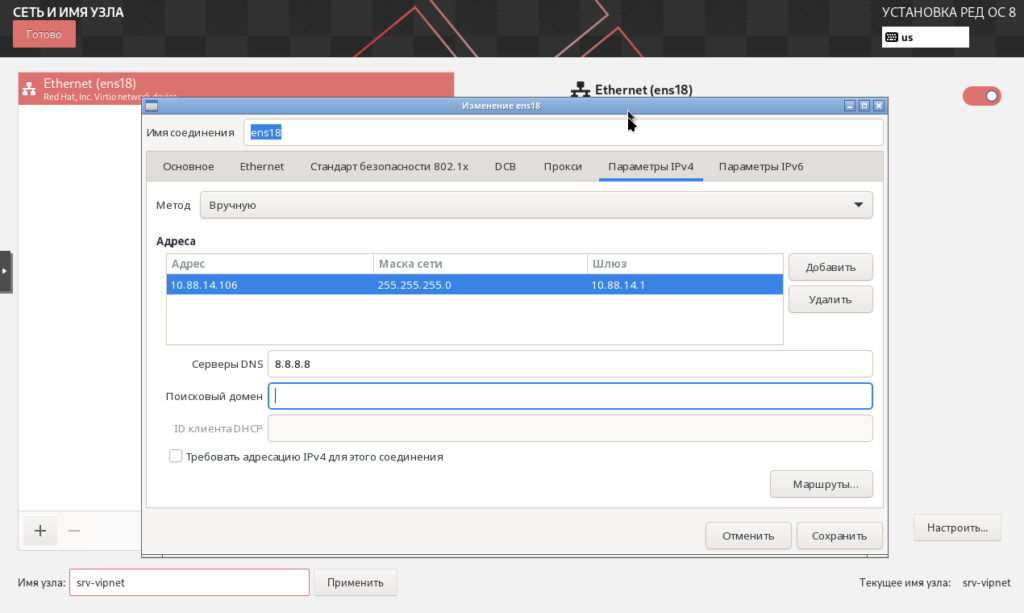

На этапе установки RedOS устанавливаем статический адрес для сервера который будет выступать маршрутизатором на сети VipNet.

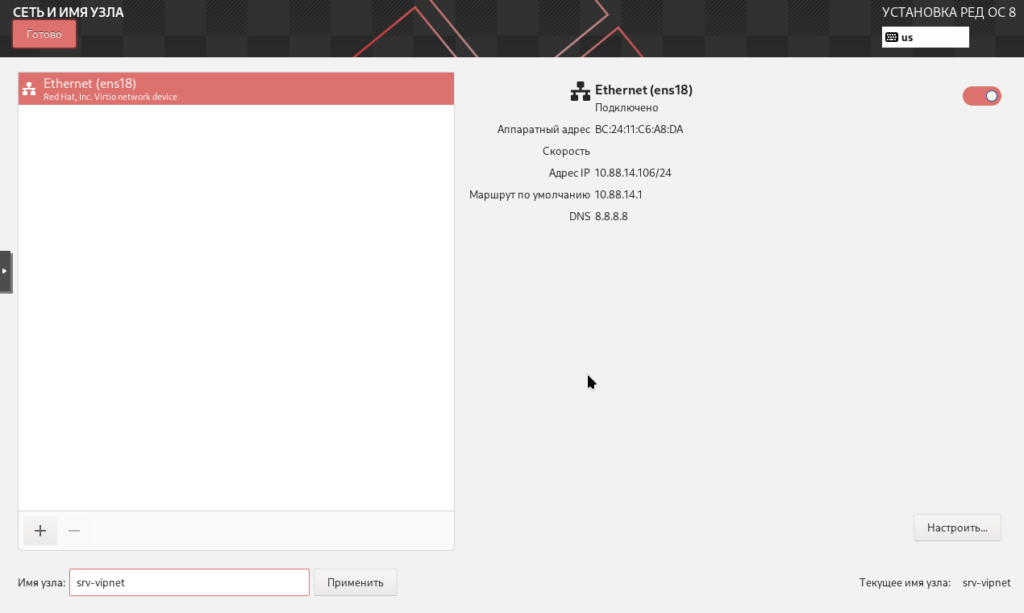

Проверяем, что настройки применились корректно.

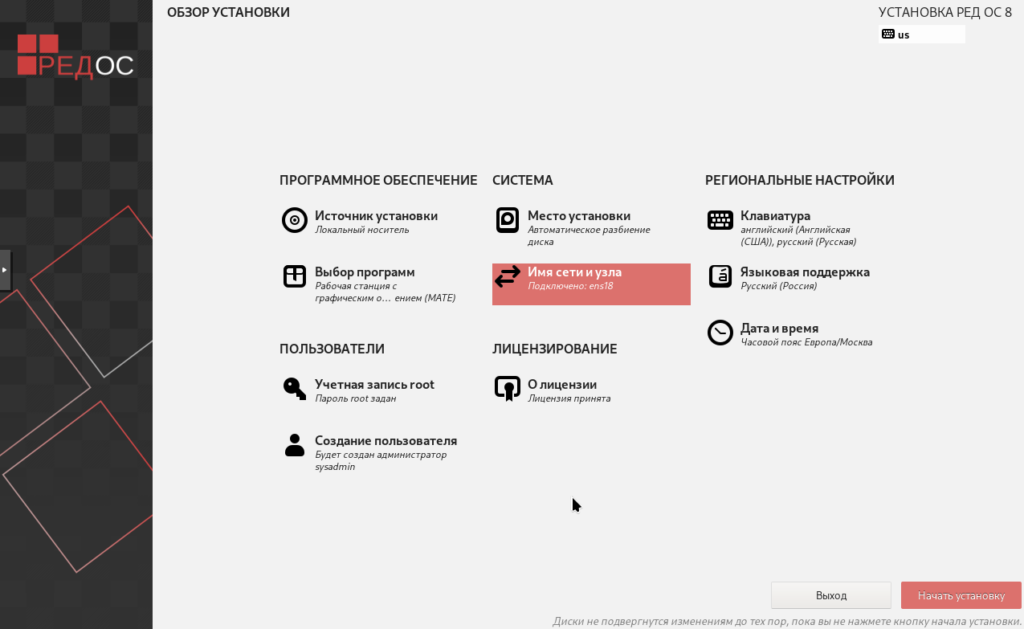

Приступаем к базовой установке сервера.

Копируем VipNet Linux client для RedOS.

Устанавливаем клиент.

# rpm -i ./vipnetclient-gui_gost_x86-64_5.1.4-8917.rpm

Запускаем графическую оболочку.

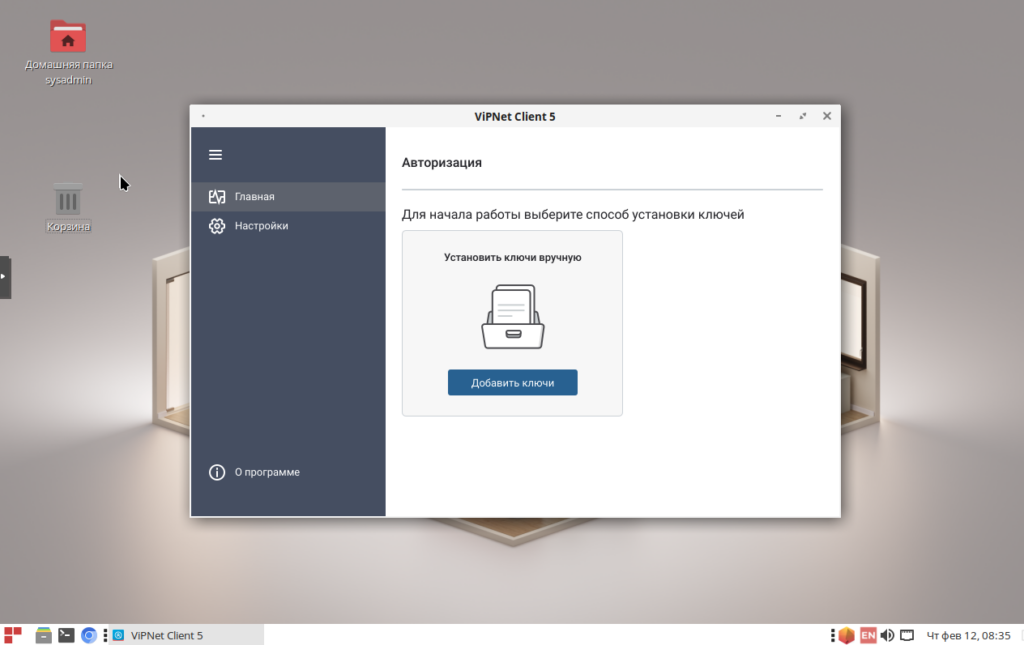

Добавляем ключ и вводим пароль ключа.

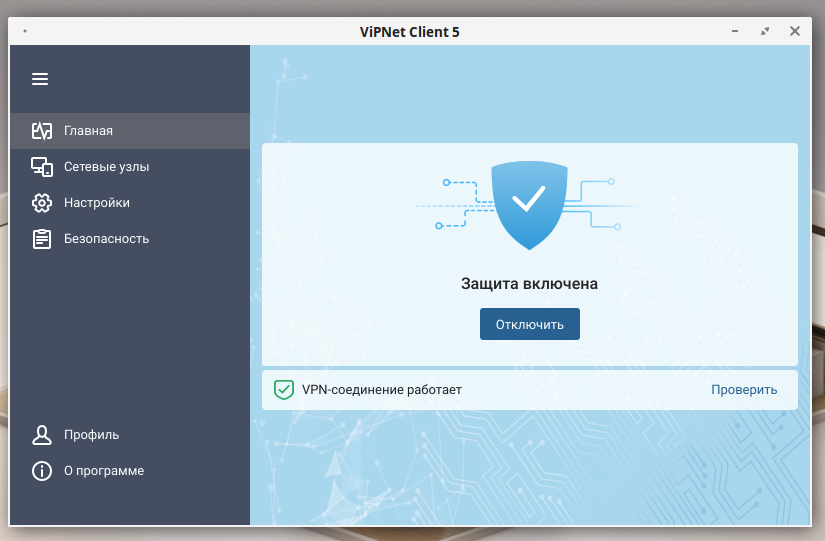

VipNet подключен.

Настраиваем NAT для входящего трафика, но сначала определимся с адресацией.

# tcpdump -i ens18 -n icmp

Результат.

08:51:13.910753 IP 10.88.14.100 > 10.88.14.106: ICMP echo request, id 1, seq 1, length 64
08:51:13.910802 IP 10.88.14.106 > 10.88.14.100: ICMP echo reply, id 1, seq 1, length 64
08:51:14.910011 IP 10.88.14.100 > 10.88.14.106: ICMP echo request, id 1, seq 2, length 64

Настраиваем сервис для маскардинга трафика /etc/systemd/system/nat-2-vipnet.service.

[Unit]
Description=NAT network for VipNet
After=network-online.target
Wants=network-online.target

[Service]
Type=oneshot
ExecStart=/usr/sbin/iptables -t nat -A POSTROUTING -s 10.88.14.0/24 -o tun0 -j MASQUERADE

[Install]
WantedBy=multi-user.target

Активируем и запускаем.

# systemctl enable nat-2-vipnet.service
# systemctl start nat-2-vipnet.service

Проверяем правило.

# iptables -L -n -v -t nat
# Warning: iptables-legacy tables present, use iptables-legacy to see them
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 MASQUERADE  0    --  *      ens18   10.88.14.0/24        0.0.0.0/0

Не забываем активировать маршрутизацию в /etc/sysctl.conf.

net.ipv4.ip_forward=1

Проверим, что роутинг активен.

# cat /proc/sys/net/ipv4/ip_forward

Тестируем связь до хоста с сервера с VipNet.

# ping 10.14.115.241
PING 10.14.115.241 (10.14.115.241) 56(84) bytes of data.
64 bytes from 10.14.115.241: icmp_seq=1 ttl=63 time=69.8 ms
64 bytes from 10.14.115.241: icmp_seq=2 ttl=63 time=70.1 ms
^C
--- 10.14.115.241 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms rtt min/avg/max/mdev = 69.760/69.907/70.055/0.147 ms

На любом сервере в этой подсети пропишем маршрут через хост в VipNet до сети за VipNet.

# route add -net 10.14.115.0/24 gw 10.88.14.106

Проверяем, что мы можем работать через этот маршрут.

# ping 10.14.115.241
PING 10.14.115.241 (10.14.115.241) 56(84) bytes of data.
64 bytes from 10.14.115.241: icmp_seq=1 ttl=62 time=70.9 ms
64 bytes from 10.14.115.241: icmp_seq=2 ttl=62 time=70.4 ms
64 bytes from 10.14.115.241: icmp_seq=3 ttl=62 time=70.7 ms
^C
— 10.14.115.241 ping statistics —
3 packets transmitted, 3 received, 0% packet loss, time 2003ms rtt min/avg/max/mdev = 70.414/70.671/70.884/0.194 ms

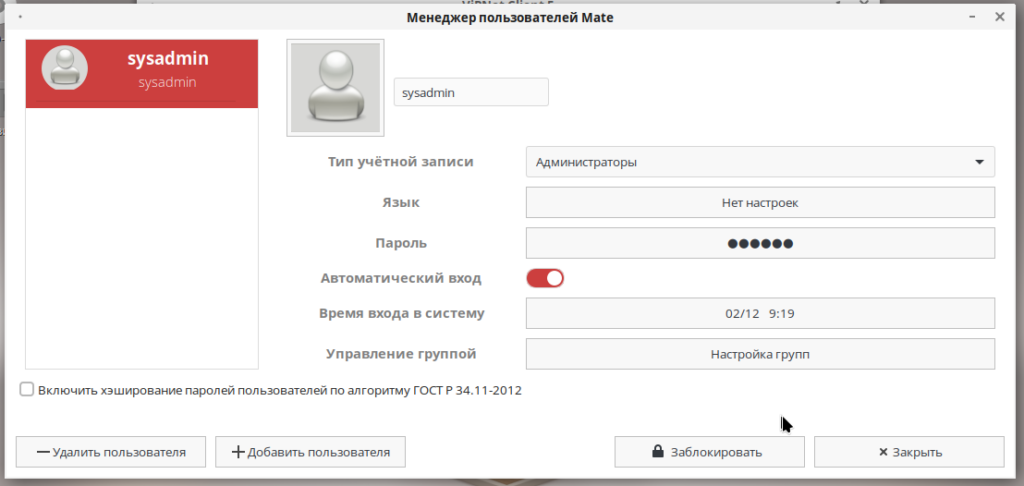

Настраиваем автоматический вход в систему для автозапуска VipNet (Администрирование -> менеджер пользователей Mate).

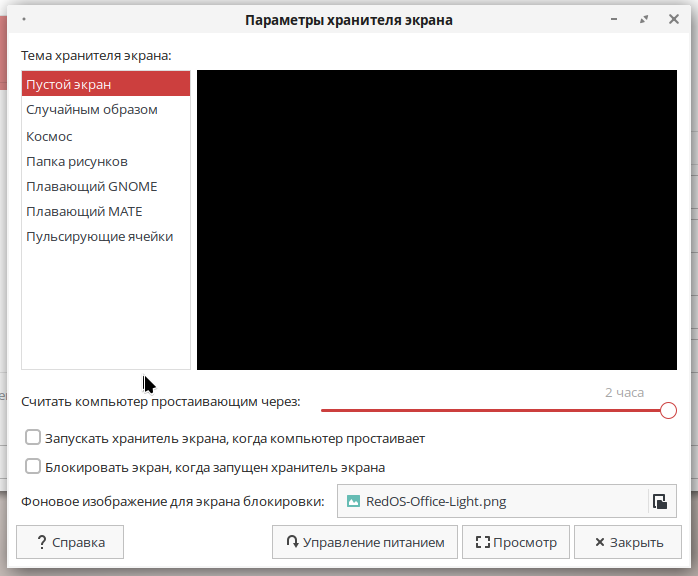

Оключаем скринсэйвер (Параметры -> Хранитель экрана).

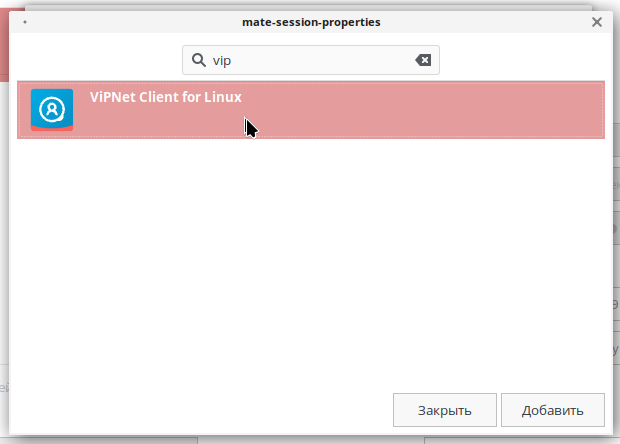

Добавляем VipNet в автозапуск (Параметры -> Запуск приложений).

Прописываем на роутере скриптом маршруты до нужных сетей /usr/local/bin/ext_routes.sh.

#!/bin/sh

route add -net 10.14.0.0/16 gw 10.88.14.106

exit 0

Сервис автоприменения маршрутов аналогично сервису для NAT /etc/systemd/system/ext-route.service.

[Unit]
Description=Ext Routes
After=network-online.target
Wants=network-online.target

[Service]
Type=oneshot
ExecStart=/usr/local/bin/ext_routes.sh

[Install]
WantedBy=multi-user.target

Активируем и запускаем.

# systemctl daemon-reload
# systemctl start ext-route.service
# systemctl enable ext-route.service

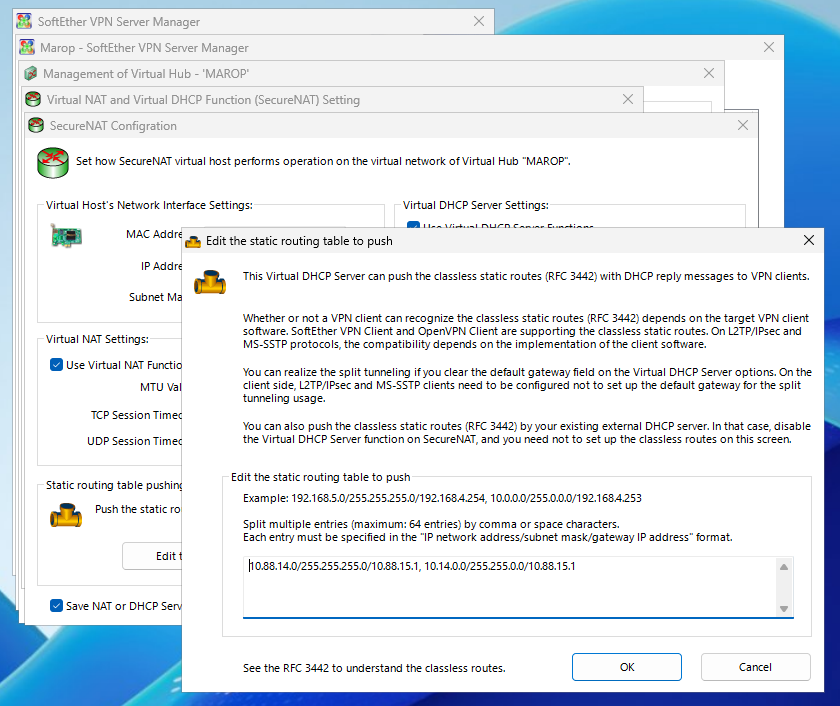

Добавляем статические маршруты для SoftEther VPN.
